오픈탑] 높이가 절반인 20피트 하프

로우레벨 오픈탑박스 드로잉 초창기 기억나서 엔지니어링 부서에서 처음으로 #CAD 드로잉 작업을 했을 때가 첫 로우레벨 오픈탑박스였어서 언양에서 기술지원을 하러 갔던 기억이 나네요. #외주 공장에서 생산되는 오픈탑 컨테이너. 그때 처음 경상도의 #산초 를 매운탕과 추어탕에서 먹었던 기억이 납니다. 라면을 못먹어서 라면을 끓여먹어야 했던 기억이 납니다. 경상도에서는 깻잎 대신 깻잎을 먹는다는 사실을 난생 처음 알았다. 추억이 새록새록~ 아래 타이틀바에 제 이니셜 IJKANG이 보이시죠?

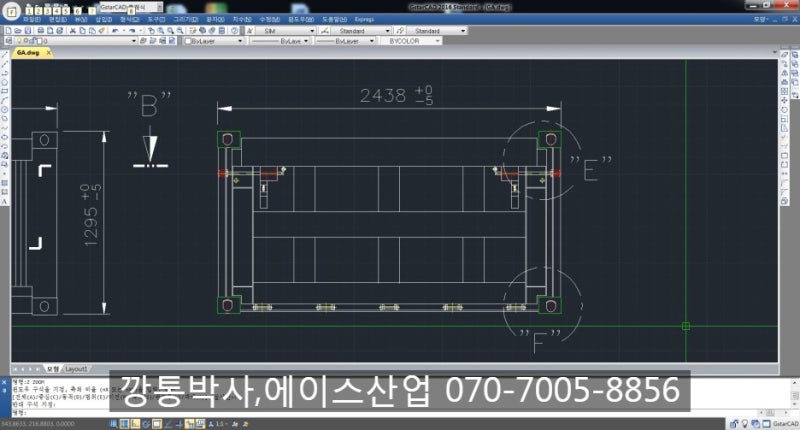

발주처는 돌가루를 운송하는 일본이다. 하역 방식은 덤핑이고 바닥은 철판이지만 외관은 투박하고 무거운 컨테이너다. #컨테이너 크기는 20피트입니다. #컨테이너의 높이는 1295mm로 일반 컨테이너 높이인 2591mm의 절반 수준입니다. 저는 현재 수영장 컨테이너를 구상하고 있습니다. 대부분 수출컨테이너 높이의 절반으로 균일하게 만들거나 상반신을 잘라서 수영장용컨테이너로 개조하는데 컨테이너 구조상 여러가지 단점이 있다. 용접 후 #용기 누수, #용기 방청, #용기 가격은 사용 중 녹 발생이나 방청 측면에서 장점이 있습니다. 디자인등록을 받지 못하더라도 표시됩니다.

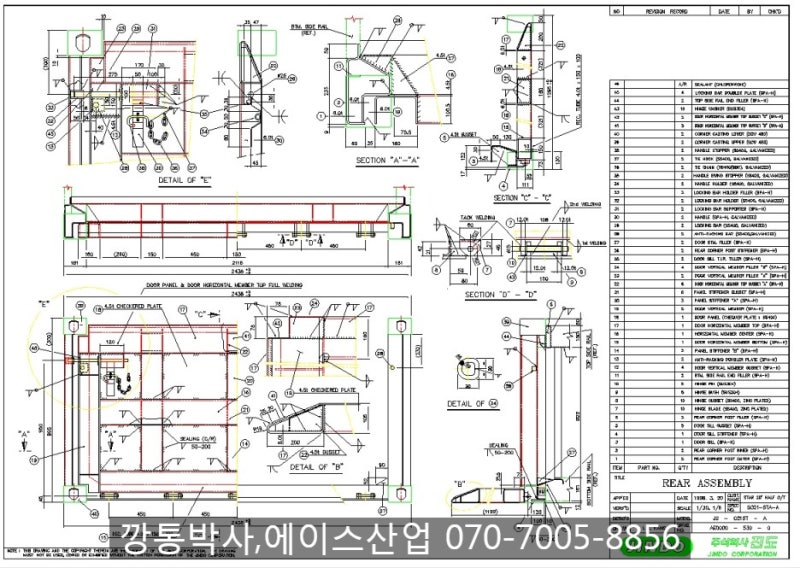

모든 #컨테이너 중에서 도어사이드가 가장 복잡합니다. #컨테이너를 그릴 때 못, 작은 볼트, 장부촉 크기의 작은 재료라도 들어갈 #실리콘을 도면에 지정해야 합니다. 두어야 할 사양을 지정해야 하기 때문입니다. 또한 모든 솔더 레그 길이를 표시해야 하는데 어느 부분이 납땜되었는지, 어느 부분이 #실리콘으로 완성되었는지 그림을 보면 둘 다 표시가 되어 있습니다. 그냥 작은 #미니컨테이너 인데 사진으로 보면 너무 복잡해서 헷갈리네요. 도면의 일부를 수정하여 가공할 수 있지만 #특수용기의 경우 1차 설계자가 치수를 일일이 표시하고 지정해야 합니다. 모양이 표시되어야 합니다.

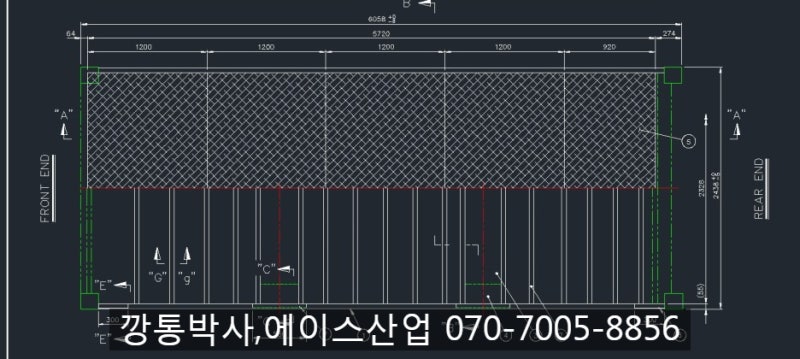

#20피트 컨테이너의 #컨테이너 바닥입니다. #패턴철판(체크플레이트)을 적용하였습니다. 요철로 인한 미끄럼 방지를 위해 제작된 철판입니다. 바닥에 발판 같은 것을 만들 때 주로 적용되는 스펙입니다.

다음은 20ft GA 차트입니다. 용기의 전체 치수 및 사양을 나타내는 도면입니다. 이 도면이 있으면 SUB ASS’Y 도면 작업의 기본 도면입니다.

항상 GA를 가장 먼저 시작했습니다. . 오늘은 다른 순서로 올리고 싶어서 뒤늦게 올렸습니다.

#특수용기 디자인 및 제작, #수영장용기제작, 이형용기 등 닥터캔은 #컨테이너 디자인 전문가입니다. 문의주세요~ 대한민국 용기 No1 깡통 박사님의 용기 이야기는 계속됩니다. 오늘은 크리스마스 이브입니다. 좋은 하루 보내시고 즐거운 명절 보내시고 연말 보내세요.
